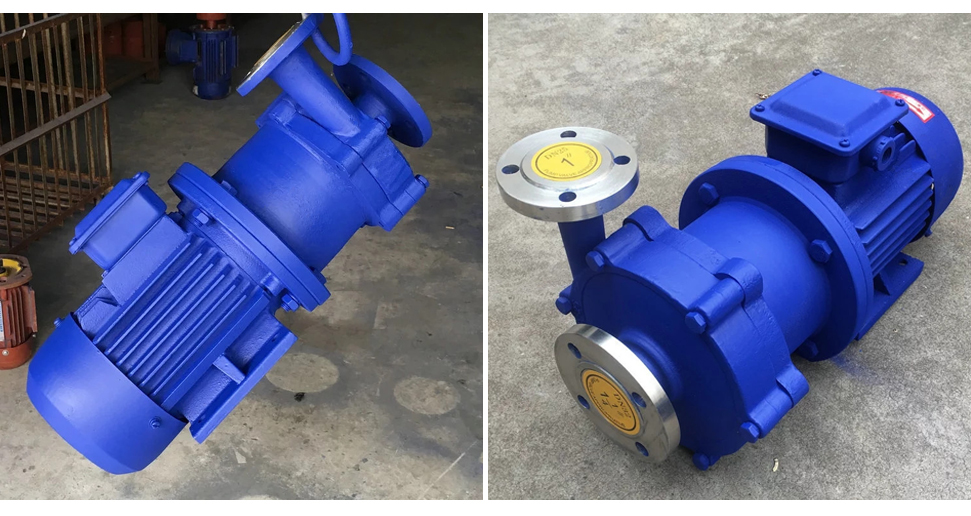

CQ型不銹鋼磁力泵

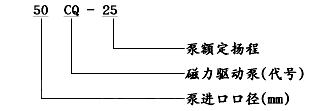

CQ不銹鋼磁力泵型號意義

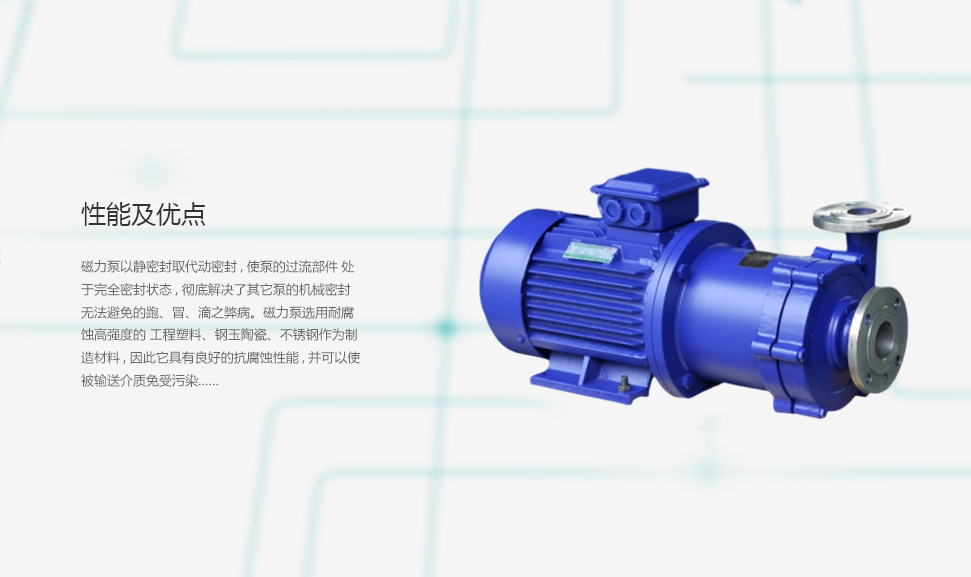

CQ型不銹鋼磁力泵產品用途
磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便?？蓮V泛用于化工、制藥、石油、電鍍、食 品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備 配套、過濾機配套。特別是易漏、易,燃、易爆液體的抽送。防爆電動機選用此泵則更為理想設備。

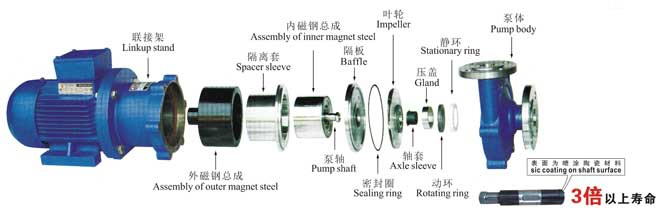

不銹鋼磁力泵結構簡圖

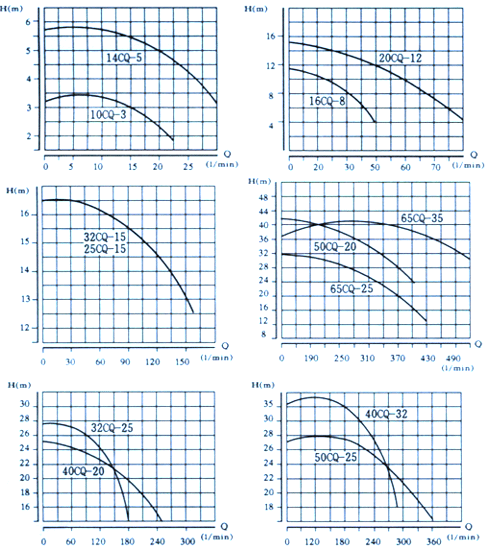

CQ不銹鋼磁力泵特性曲線圖
不銹鋼磁力泵安裝和使用
1.磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2.當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。
3.泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。
4.檢查電機旋轉方向是否與磁力泵轉向標記一致。
5.電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6.泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
使用注意事項
1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。
2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。3.泵在使用中環境溫度應小于40℃ ，電機溫升不得超過75℃ 。
4.被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，Z大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。
5.對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。
6.磁力泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5?2mm時，應更換軸承和軸向動環。
故障與排除
|
故障形式 |
產生原因 |
排除方法 |
|
泵不出水 |
水泵反轉 逬水管道漏氣 泵腔蓄水太少 電壓太高，啟動時聯軸器打滑 吸程太高 |
改變電機接線 社絕漏氣 增加蓄水量 調正電壓 降低泵安裝位置 |
|
流量不足 |
吸入管徑太小 葉輪流道阻塞 揚程過高 轉速太低 |
調換進水管 清洗葉輪 開大出水閥 恢夏額定轉速 |
|
揚程過低 |
流量過大 轉速太低 |
關小出水閥 恢復額定轉速 |
|
矂音太大 |
軸嚴重磨損 軸套嚴重磨損 驅動磁鋼杯與隔離套接觸 |
更換泵軸 更換軸套 拆除泵頭重新組裝 |
|
漏 液 |
0型密封圏損壞 |
更換0型密封圏 |
材料耐腐蝕性能（供參考）
|
介質名稱 |
濃度 % |
聚丙烯 |
濃度 % |
ABC |
||
|
25℃ |
50℃ |
20℃ |
60℃ |
|||
|
硫 酸 |
60 |
√ |
|
|
√ |
× |
|
硝 酸 |
25 |
√ |
|
|
√ |
O |
|
鹽 酸 |
<36 |
√ |
|
|
√ |
√ |
|
氟氟酸 |
35 |
√ |
|
|
√ |
× |
|
醋酸 |
<80 |
√ |
|
|
√ |
O |
|
氫氧化鈉 |
100 |
√ |
|
|
√ |
√ |
|
重鉻酸鉀 |
25 |
√ |
|
|
√ |
√ |
|
溴水 |
|
√ |
|
|
O |
× |
|
乙醇 |
|
√ |
|
|
√ |
√ |
|
丙酮 |
|
× |
|
|
O |
|
|
四氯乙烷 |
|
O |
|
|
O |
× |
|
氟利昂22 |
|
√ |
|
|
O |
O |
|
漂白液 |
CL13% |
√ |
|
|
O |
O |
|
電鍍液 |
|
√ |
|
|
O |
× |
|
照相液 |
|
√ |
|
|
√ |
√ |
|
介質名稱 |
濃度 |
不銹鋼 |
濃度 |
陶瓷 |
||
|
% |
25℃ |
50℃ |
% |
25℃ |
80℃ |
|
|
硫酸 |
＜5 |
√ |
X |
|
V |
V |
|
硝酸 |
7070 |
V |
√ |
|
V |
V |
|
鹽酸 |
|
X |
|
|
V |
V |
|
氟氟酸 |
|
X |
|
0~100 |
X |
|
|
醋酸 |
<20 |
√ |
√ |
|
V |
V |
|
氫氧化鈉 |
70 |
√ |
√ |
|
0 |
X |
|
重鉻酸鉀 |
40~60 |
V |
V |
10~20 |
V |
V |
|
溴水 |
|
0 |
|
|
V |
V |
|
乙醇 |
|
V |
√ |
|
V |
V |
|
丙酮 |
|
V |
V |
|
V |
|
|
四氯乙烷 |
50 |
V |
V |
|
V |
V |
|
氟利昂22 |
|
V |
|
|
V |
V |
|
漂白液 |
C112% |
X |
|
|
V |
V |
|
電鍍液 |
|
|
|
|
V |
V |
|
照相液 |
|
V |
|
|
V |
V |
符號說明：V -優良. V -良好，0-可用.但腐蝕明顯X -腐蝕嚴重，不適用。
|
型 號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
電 壓 (V) |
材質 |
|
|
進口 |
出口 |
||||||
|
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
不 銹 鋼 |
|
16CQ-8 |
16 |
12 |
1.8 |
8 |
0.18 |
220/380 |
|
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
|
25CQ-15 |
25 |
20 |
5.4 |
15 |
1.1 |
380 |
|
|
32CQ-15 |
32 |
25 |
6.5 |
15 |
1.1 |
380 |
|
|
32CQ-25 |
32 |
25 |
4.8 |
25 |
1.1 |
380 |
|
|
40CQ-20 |
40 |
32 |
10 |
20 |
2.2 |
380 |
|
|
40CQ-32 |
40 |
32 |
11.5 |
32 |
4 |
380 |
|
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
|
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
|
65CQ-32 |
65 |
50 |
25 |
32 |
7.5 |
380 |
|
|
80CQ-32 |
80 |
65 |
50 |
32 |
11 |
380 |
|
|
50CQ-50 |
80 |
65 |
50 |
50 |
15 |
380 |
|
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
|
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
|
|
注:表中16CQ-8---100CQ-50都可配防爆電機 |
|||||||
